| 東莞綜合布線系統_粗纜結構介紹 |
| 發布時間：2014-3-13 瀏覽：6170 次 |
在東莞綜合布線系統中，常使用的還有細纜結構與粗纜結構，下面就綜合布線中細纜結構介紹如下：

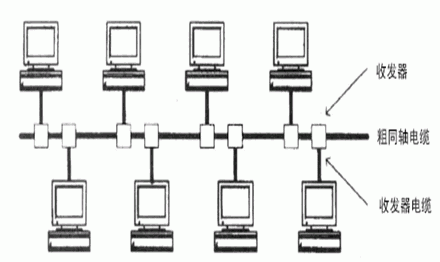

粗纜 (RG-11)的直徑為1.27厘米，最大傳輸距離達到500米。由于直徑相當粗，因此它的彈性較差，不適合在室內狹窄的環境內架設。粗纜結構如下圖：
 1、綜合布線中粗纜結構解析如下：
網絡接口適配器：網絡中每個結點需要一塊提供A U I接口的以太網卡
收發器（transceiver）
收發器電纜：用于連接結點和外部收發器，通常稱為A U I電纜
電纜系統：用于連接粗纜以太網的電纜系統。包括：
--粗纜（RG - 11A/U）：直徑為10mm，特征阻抗為50Ω的粗同軸電纜，每隔2.5m有一個標記；
--N系列連接器插頭：安裝在粗纜段的兩端；
--N系列桶型連接器：用于連接兩段粗纜；
--N系列終端匹配器。
--中繼器。
2、粗纜結構的主要技術參數：
（1）最大干線段長度： 500m；
（2）中繼器：對于使用粗纜的以太網，每個干線段的長度不超過500m，可用中繼器連接兩個干線來擴充主干電纜的長度，每個以太網中最多可以使用4個中繼器，連接5段干線電纜。
（3）最大網絡干線電纜長度：2500m；
（4）每條干線支持的最大結點數：100；
（5）收發器之間最小距離：2.5m。
文章來源于東莞綜合布線公司http://m.jj222222.com整理提供。
|
